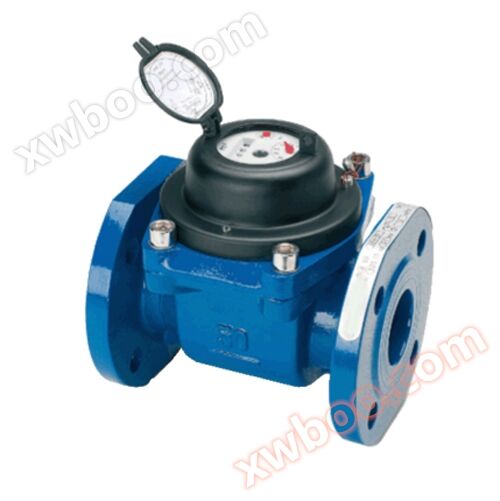

LXS 50 ~ 200 misuratore d'acqua a lettura diretta remota di grande calibro (ala verticale della vite rimovibile)

scopo

Questo misuratore d'acqua viene utilizzato per misurare la quantità totale di acqua che scorre attraverso le condotte ed è un misuratore d'acqua intelligente a lettura diretta a secco magnetico.
Questa serie di contatori d'acqua è dotata di un modulo di lettura diretta e trasmissione remota, utilizzando la tecnologia fotoelettrica di lettura diretta del contatore per leggere direttamente la lettura corrente del quadrante, con una precisione di lettura del contatore del 100%.

Condizioni di lavoro normali

Temperatura dell'acqua di lavoro: Misuratore dell'acqua fredda ≤ 30 ℃ Misuratore dell'acqua calda ≤ 90 ℃
Pressione massima di esercizio: ≤ 1,0 MPa o 1,6 MPa


parametro tecnico

Il
Nota: I parametri tecnici sono conformi alla norma nazionale GB/T 778.1-2007.

Dimensioni e peso dell'impianto

Nota: Se ci sono requisiti speciali per le flange di collegamento, si prega di specificarli al momento dell'ordine.

G è la dimensione minima richiesta per smontare il movimento.

Principali parametri di prestazione

Errore di conversione elettromeccanico ≤± 1 (divisione minima del display)
Prestazioni di compatibilità elettromagnetica:
Livello di interferenza di reazione a scarica elettrostatica - Livello 3
Grado anti-interferenza di radiazione del campo elettromagnetico a radiofrequenza - Livello 2
Grado di anti-interferenza del gruppo di impulsi transiente rapido elettrico - Livello 2
Grado anti-interferenza da impatto di sovratensioni - Livello 2

Parametri elettrici e utilizzo del contatore intelligente dell'acqua a lettura diretta

Tipo di interfaccia:
Tipo RS-485 - L'interfaccia segue lo standard di comunicazione RS-485 ed è un sistema a quattro fili.
Tipo M-BUS - interfaccia segue lo standard di comunicazione Meter Bus, sistema a due fili.
Metodo di cablaggio: contatore intelligente dell'acqua di lettura diretta RS-485 (4 fili):
Rosso - Power+Brown -485-A
Nero - Potenza - Giallo -485-B
Tensione di alimentazione: 12VDC±15%
Misuratore d'acqua intelligente di lettura diretta del tipo M-BUS (2 fili): I due fili dell'interfaccia di comunicazione non hanno bisogno di distinguere la polarità.
Parametri di comunicazione:
Baud rate: 2400bps (opzionale 1200, 4800, 9600)
Metodo di verifica: Verifica uniforme (opzionale nessuna verifica)
Data bit: 8 bit Stop bit: 1 bit
Indirizzo della tabella: come indicato sull'etichetta del quadrante
Protocollo di comunicazione: Seguire gli standard industriali per l'edilizia urbana nella Repubblica popolare cinese
Condizioni tecniche per la trasmissione dei dati degli strumenti di misura domestici "CJ/T188-2004 o il protocollo DC/T645-1997 del Ministero dell'Energia Elettrica; Può anche essere personalizzato secondo le esigenze dell'utente.
